检测报告
一、电机情况
1、压缩机电机引线从压缩机内部磨损断裂一条,另外引线均有不同程度磨损。
2、引线断裂中有打火情况,压缩机电机外表有明显积碳。
3、电机线圈本身有一定的漆包线绝缘层过热鼓泡迹象。
4、电机线圈整体上无物理性损伤,可以继续使用。
二、电机对地绝缘参数
1、使用500V电子欧姆表测量电机对地绝缘。
2、断开接线板,测试三相对地绝缘均为无穷大。
3、电机对地绝缘符合电机使用要求。
三、电机三相内阻参数

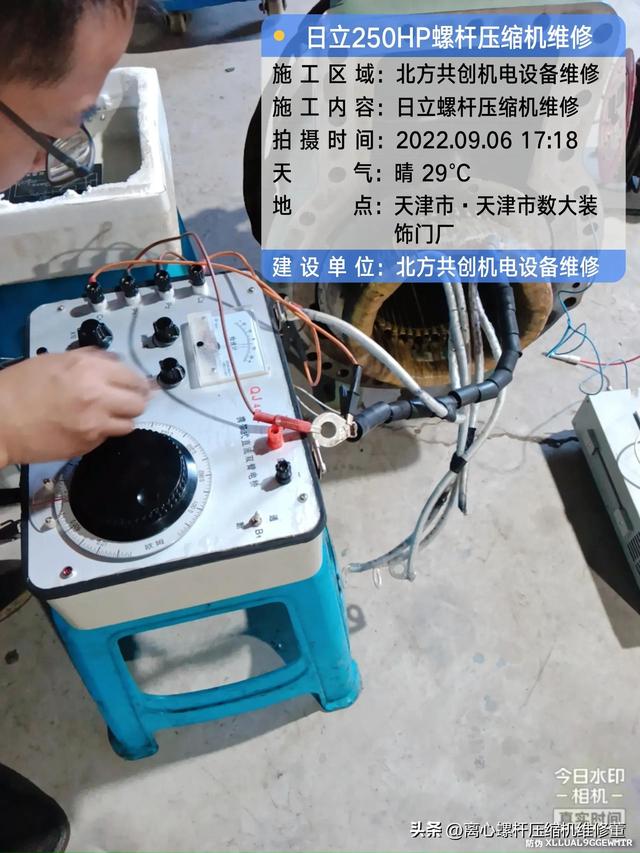

1、使用双臂电桥检测电机三相内阻,确定电机线圈没有断线和阻值偏差。
2、Y-V阻值0.0457欧,W-Z阻值0.0474欧,U-X阻值0.0481欧。
3、三相的阻值偏差不平衡度均小于5%,中合理范围内,符合电机检测要求。
四、电机耐高压测试数据

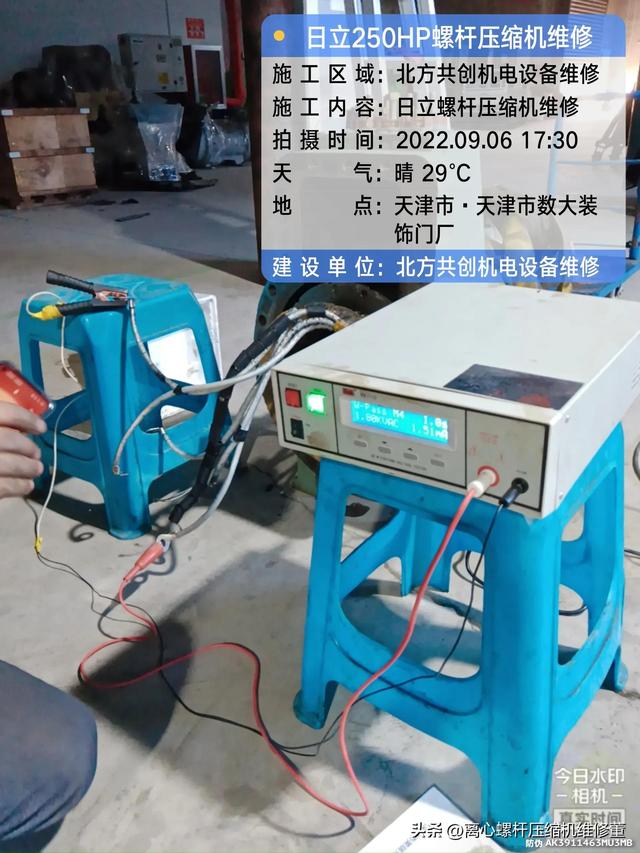

1、使用耐压测试仪对电机匝间进行耐压测试,使用3X+1电压,即1800V。
2、Y-W之间1.51毫安,Y-U之间1.50毫安,W-U之间1.51毫安。
3、匝间击穿电流均小于4毫安,符合电机匝间绝缘要求。
天津千里冰封制冷设备有限公司
2022年9月13日
日立250HP电机故障说明
一、电机故障情况
1、压缩机电机引线从压缩机内部磨损断裂一条,另外引线均有不同程度磨损。
2、引线断裂中有打火情况,压缩机电机外表有明显积碳。
3、电机线圈本身有一定的漆包线绝缘层过热鼓泡迹象。
4、电机线圈整体上无物理性损伤,可以继续使用。
二、故障原因
1、压缩机引线磨损断裂是属于日立压缩机本身的设计缺陷。
2、日立压缩机的电机引线问题一直没有得到根本的解决,始终存在电机引线和机体磨损问题。
3、长时间的引线磨损导致引线绝缘破损,导致接地跳闸故障。
三、维修说明

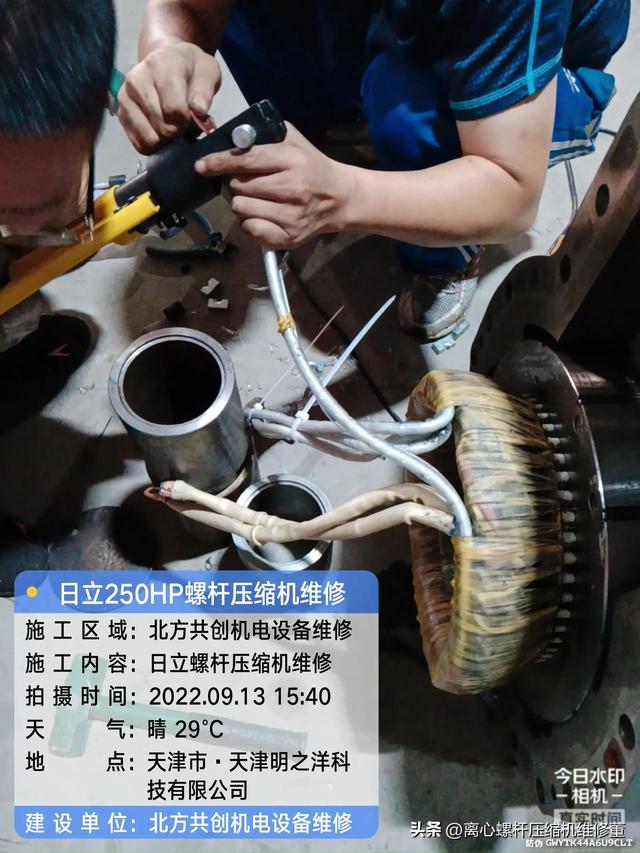

1、剪短较长的电机引线,重新压制引线接头。
2、更换磨损的引线,并同时更换线接头。
3、将引线从内部接到接线板,确保没有任何状态的和压缩机壳体搭接摩擦情况。
4、将引线捆绑在一起,确保运行中不会出现散乱性的移动和松动。
5、对电机外表面的积碳进行清洗,确保外表无大量积碳残留。
6、因漆包线本身过热情况发生,不能进行电机缝隙内的强行清理,以免损坏绝缘层。
7、安装完成后再次进行测试,电气参数均符合使用要求。
天津千里冰封制冷设备有限公司
2022年9月
